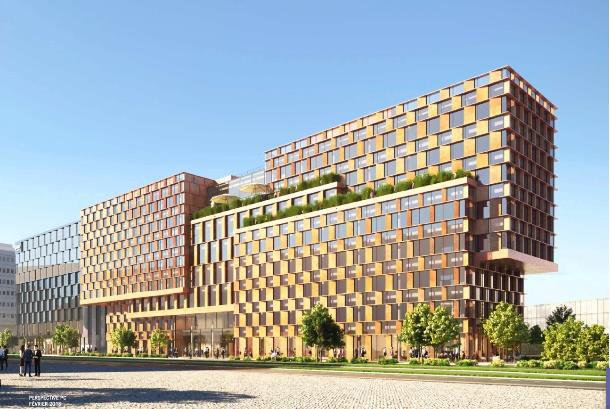

TONGA – Archipel VINCI – Bâtiment F Les Groues - Tranche 2 - Lot F (In Défense)

TRAVAUX : Création d’un nouveau bâtiment de 10 000m² pour VINCI Immobilier

• Architecte : 3XN ARCHITECTS – SRA ARCHITECTES

• Mode d’intervention de l’entreprise : Seule MACROLOTS
• Type de travaux : Neuf
• Site en exploitation : Oui
• Qualification environnementale : Oui
• Label : HQE – BREEAM – Effinergie + – Well Building Standard

Nature des travaux réalisés :

➢ SECURITE INCENDIE

• Systèmes de Sécurité Incendie de marque CHUBB permettant de détecter un début d’incendie et
  d’assurer les fonctions d’alarme évacuation, désenfumage, compartimentage et mise à l’arrêt des
  équipements techniques.
• Systèmes d’interphonie de sécurité de marque CASTEL en liaison avec le poste de sécurité incendie
  équipant toutes les issues de secours et les refuges handicapés du bâtiment.

Quelques chiffres :

• SDI : système adressable individuel d’une capacité de 1024 points permettent de recevoir les 80
  détecteurs de fumée, 30 IA.
• CMSI : 1 centralisateur de mise en sécurité incendie adressable comprenant 8 cartes mise en sécurité
  Lon FTT, 3 zones de désenfumage, 3 zones de compartimentage et 3 zones d’alarme. Raccordement de 200 sirènes, 20 VCF, 40 PCF, 5 coffrets de relayages moteurs.
• Interphonie de sécurité : 2 portiers, 1 poste bureau.

➢ SURETE

• Contrôle des accès du bâtiment, des zones techniques et du parking,
• Gestion ascenseur
• Interphonie et vidéophonie de sûreté,
• Vidéosurveillance périphérique et des accès à l’immeuble.
• Détection d’intrusion périmétrique détecteurs volumétriques et contacts d’ouverture,

Equipements spécifiques pour le parking :

• Vidéo surveillance : caméra d’ambiance et système de lecture de plaques.
• Gestion des accès : par lecture de plaques et installation de barrières levantes.
• Gestion parking : système de guidage à la place des véhicules avec affichage dynamique du nombre de places disponibles et des informations « libre / occupé / interdit ».

Quelques chiffres :

• Contrôle d’accès et Intrusion : réseau TCP/IP, 1 serveur TIL-TECHNOLOGIES (MSESAME), 1 poste
  d’exploitation, 50 entrées d’alarmes (détecteur d’ouverture, détecteur volumétrique, 90 lecteurs de badges sécurisés bluetooth
• Badges virtuels sur application mobile
• Vidéosurveillance : sur IP, système GENETEC (Security Center), 1 serveurs, 3 postes d’exploitation, 4 stockeurs d’archivage, 2 moniteurs 55 pouces full HD, 40 caméras fixes.
• Equipements parking : Gestion des accès : 1 portail Extérieur, 1 rideau rapide, 1 porte basculante
  2 caméras de lecture de plaques, application mobile pour guidage à la place

➢ GESTION TECHNIQUE CENTRALISEE :
Gestion des équipements confort des zones bureaux (plafond actif, modules d’éclairage et Stores) :

• Paramétrage des maîtres / esclaves, Gestion des fonctions Hors Gel et condensation,
• Programmes horaires (confort / réduit),
• Gestion de cloisonnement
• Contrôle des températures de zones suivant l’occupation des locaux (climatisation),
• Gestion du confort et des apports solaires (luminaires et stores)
• Pilotage par télécommande et application mobile Bluetooth

Gestion des équipements divers (Production, CTA, TGBT, Poste HT, Ascenseurs, Plomberies, etc) :

• Gestion du fonctionnement des installations par programmes horaires,
• Contrôle des alarmes de l’ensemble des équipements,
• Modification des consignes,
• Passage de commandes,
• Suivi des consommations et des temps de fonctionnement,
• Gestion du délestage/relestage sur perte EDF
• Gestion de la boucle HT

Caractéristiques :

• 1 serveurs PC VUE, 1 superviseur PC VUE,
• 600 capteurs multi-fonctions,
• 400 boitiers de gestion éclairage ADISCOM, 8 contrôleurs stores
• 10 automates déportés Wago,
• Base de données GTB : 55 000 points
